Un adaptateur USB-Parallèle pour votre CNC

Alors que les machines à commande numérique font un large usage de l’interface parallèle des PCs (vous savez, ce connecteur DB-25, servait fut un temps aux imprimantes ?), il faut bien constater que ce type de périphérique devient une exception de nos jours.
Certes, on peut toujours ajouter une carte PCI à son PC de bureau, mais il y a peut être mieux à faire , non ?

Piloter avec un Arduino et l’USB

Voici deux projets DIY, avec les plans qui vont bien, qui répondent à ce problème.
L’idée est d’utiliser un Arduino qui fait office de convertisseur USB-Parallèle, et d’y faire tourner GRBL

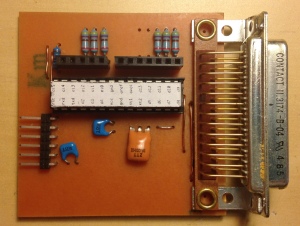

grbl-25aJe suis d’abord tombé sur le projet de Bray, qui utilise des composants classiques, et un convertisseur usb/série, lui même connecté à l’Arduino.
La machine numérique reçoit les ordres de l’Arduino; L’interface ne comporte que les boutons « Start », « Hold » et « Reset ».
Le PC envoie directement des commandes GCODE à l’arduino. C’est GRBLWeb, une interface web de pilotage GRBL qui tourne sur un raspberry, qui est chargé de cet aspect.

La machine numérique peut donc être directement controllée depuis le réseau, via un navigateur.
(Tous les liens sont regroupés en bas de l’article)

Une autre version, intégrée dans un capot db-25

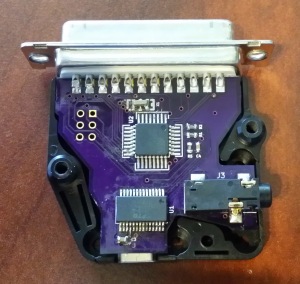

usb2db25_half_caseSteve Maher a été plus loin, et a tout intégré (Arduino, ftdi et connecteurs) dans un capot db-25.
Ici, il s’agit d’un montage CMS, plus délicat pour les débutants.

L’usage en est strictement identique.

Liens et références

– Le projet de Bray
– Le projet de Steve, directement intégré dans un capot db-25
– Le site GRBL
GRBL Web
