Le hardware de mon clone de Blink(1) low cost

Coté Hard, pas trop le choix.
Je vous renvoie à la page de la référence USBASP.
Si on ne veut pas jouer du fer à souder pour ajouter des connexions, on est limité à ce qu’expose le connecteur USBASP.

Vcc et Gnd y sont présent, ainsi que suffisamment d’E/S pour une led RGB.

Une Led RGB, 3 résistances feront l’affaire.
J’ai testé la LED avec plusieurs résistances pour trouver celles qui vont bien.
Dans mon cas, ça sera 3 résistances de 150 Ohms.
J’avais au début mis une 100 Ohms pour le bleu, mais c’était trop brillant.
Ajustez pour que, sous 5v, chaque couleur ait la même intensité perçue.
Dans le doute, 150 Ohms.

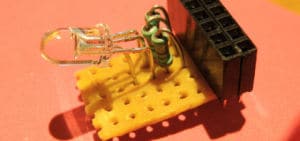

frankenblinkUn petit morceau de plaque à trou fait office de support.
Deux morceaux de connecteur femelle sont coupés pour s’enficher dans le connecteur de l’USBASP.
La LED RGB est plié pour éclairer vers le haut.

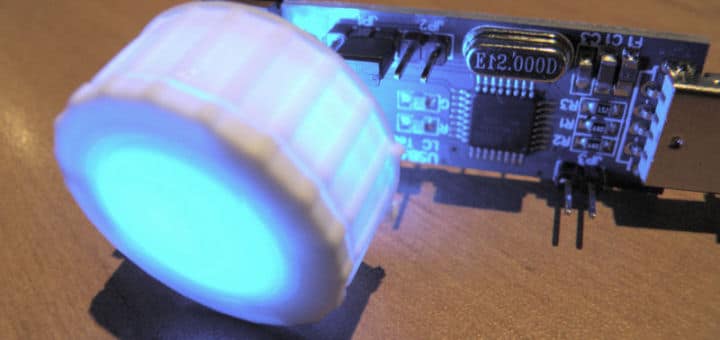

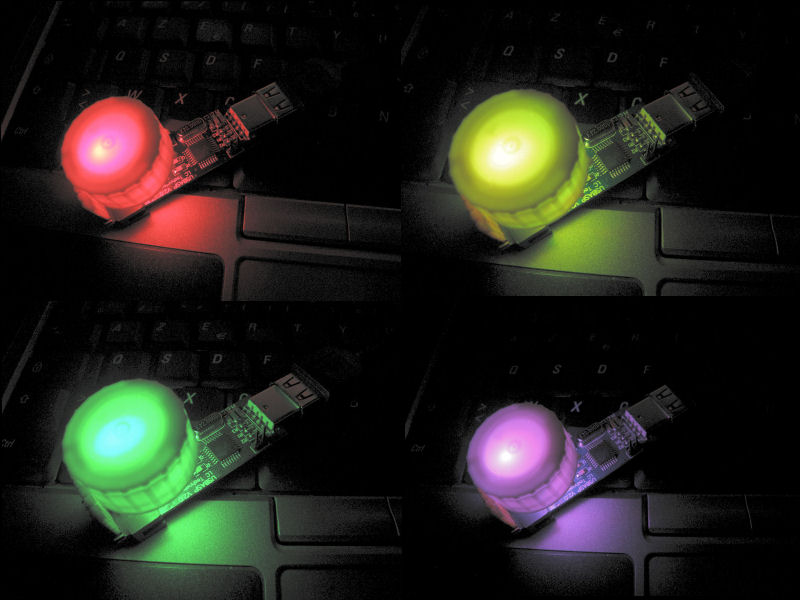

J’ai gardé la plaque un peu plus grande que de besoin pour tenir le capuchon plastique qui fait office de diffuseur.
(Oui, j’avais prévenu, c’est Mac Gyver)

A ce sujet, si vous avez le choix prenez plutôt une Led avec un boitier dépoli, qui diffusera mieux la lumière.
Sans diffuseur, vous verrez les différentes couleurs de base, plutôt que leur mélange.
N’importe quel morceau de plastique translucide, à l’épaisseur bien choisie, peut faire office de diffuseur.
Coté design, là oui, faut se creuser la tête 🙂
Sans le capuchon, les différentes couleurs sont bien visibles

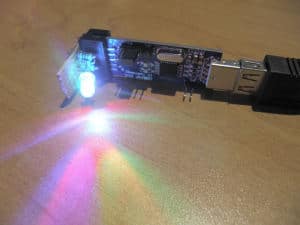

Les 3 leds allumées, c’est censé être du blanc :
rgb blanc

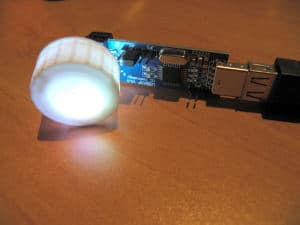

La même avec le diffuseur :
rgb blanc blink

Je n’ose pas vous insulter en vous mettant le schéma correspondant, vous savez brancher une led ?
(Pas de honte dans le cas contraire, laissez un commentaire et je complète).
